三軸加工

三軸進階型

三軸進階型

可單座獨立使用
搭配治具千變萬化
詳細介紹

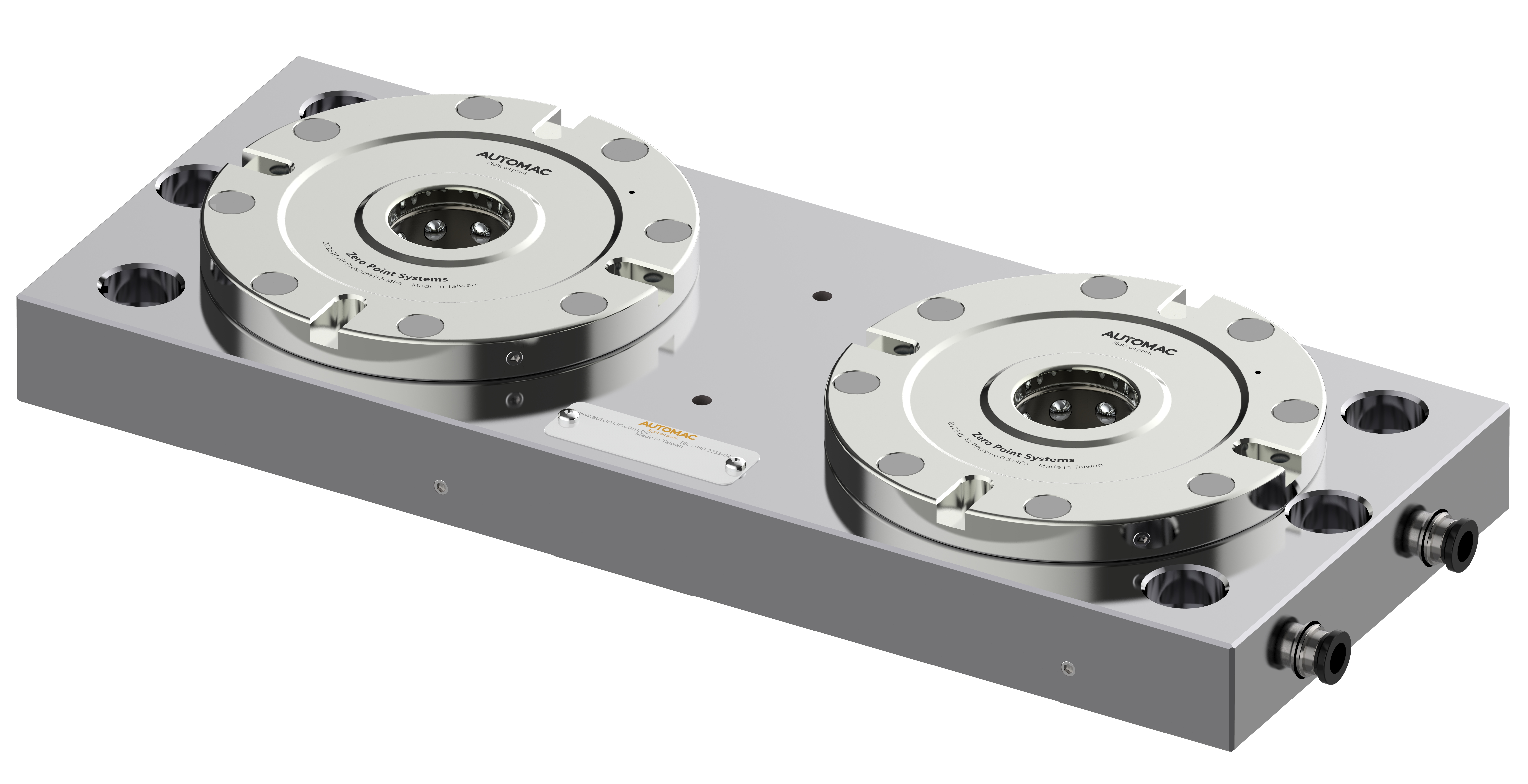

產品介紹 / Product Features

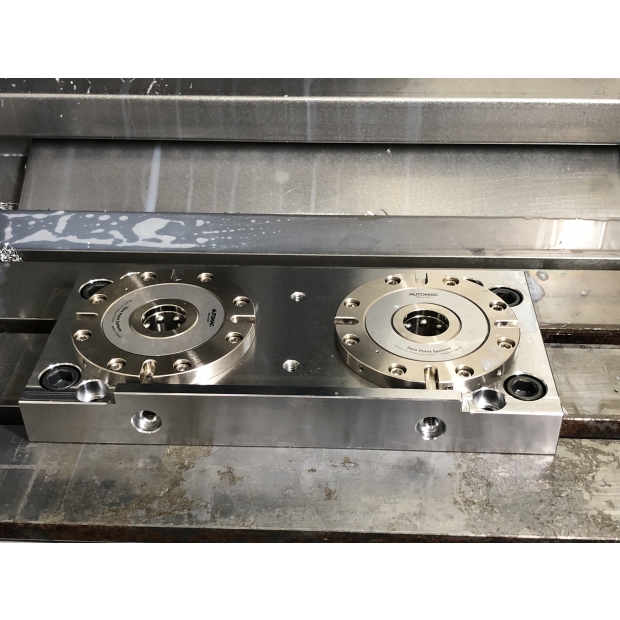

原點定位,零點定位,夾持

原點定位,零點定位,夾持


小型加工件


型號
/Model

B-1052200
B-1252200

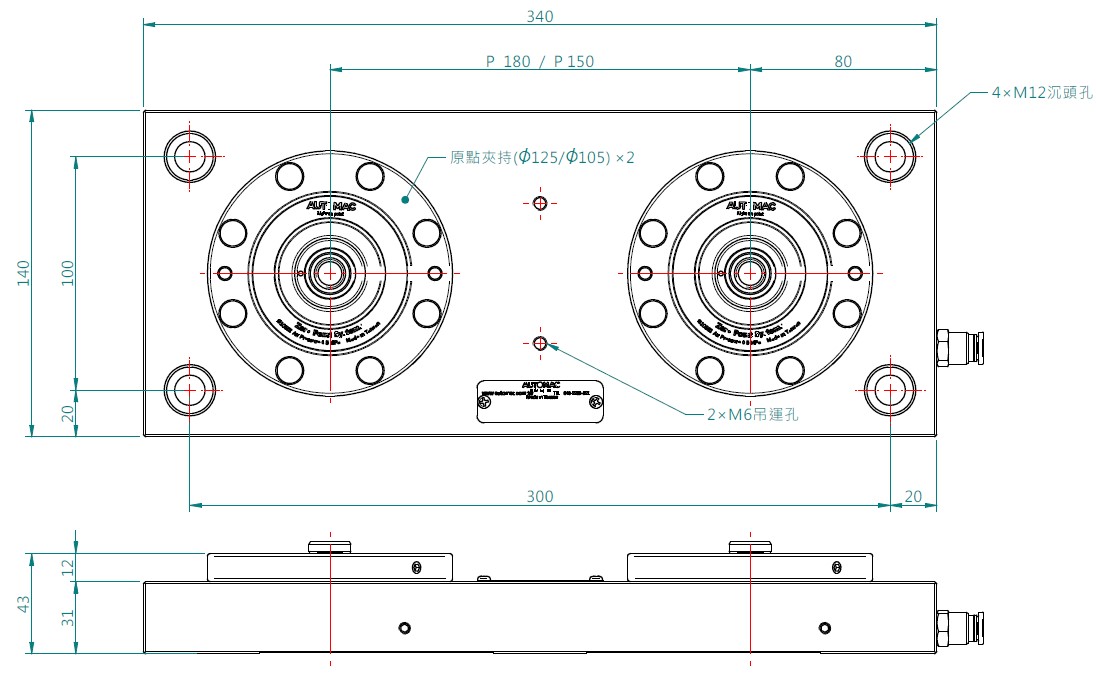

規格/Specification

ø105型 進階型 間距150mm
ø125型 進階型 間距180mm

原點系統X2組
重複精度:0.005mm
夾持力:10kN
T型溝間距:100mm (可客製)
螺栓:M12 (T型溝槽14-18mm皆可使用)
管徑:8mm

功能/Function

原點定位
快速夾持
精密十字鍵槽
鋼珠防屑
立臥兩用



標準配件/Accessories

專用拉栓X2顆
M12螺栓X4支
ø8快速接頭X2顆


選購配件/Accessories

操作閥管路組
T型螺帽(對應14-18mmT型溝)
鋁製標準型治具板(L360xW160xD20mm)
防呆銷
防屑蓋
精密定位銷
現場快速安裝服務

特色/Feature

安裝快速
防呆設計
簡潔外型
倍力夾持
取放容易
安全性高
0.5Mpa空壓源 符合國際節能環保要求
