五軸加工

五軸進階型

五軸進階型

更換夾治具 省下校點時間
詳細介紹

產品介紹 / Product Features

原點定位,零點定位,夾持,五軸


全刻件加工一次成型

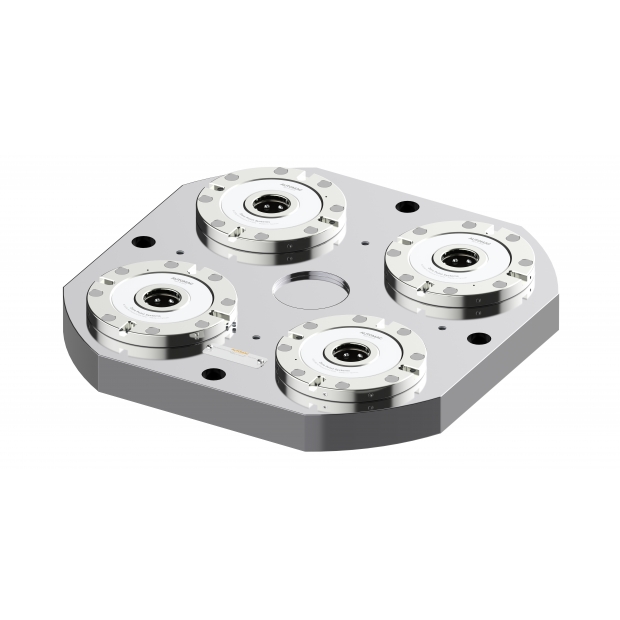

型號
/Model

R-1252400

規格/Specification

ø125型 標準型 間距180mm
重複精度:0.005mm
夾持力:10kN
螺栓:M10 (T型溝槽12-18mm皆可使用)
氣壓通道:ø4.1mmX3孔(PCD客製)
標準尺寸:
ø410X47mm

功能/Function

原點定位
快速夾持
精密十字鍵槽
鋼珠清潔

任意角度使用


標準配件/Accessories

專用拉栓X4顆(盤面300mm以下X2顆)
M10螺栓X4支
ø4.1mm氣壓夾治具介面(中心分油軸型)


加購配件/Accessories

操作閥管路組
T型螺帽(對應12-18mmT型溝)
製標準型治具板(ø410X25mm)
防屑蓋
精密定位銷
現場快速安裝服務


特色
/Feature

安裝快速
防呆設計
簡潔外型
倍力夾持
取放容易
安全性高
0.5Mpa空壓源 符合國際節能環保要求
