五軸加工

五軸標準型

五軸標準型

可快換不同規格中心虎鉗
詳細介紹

產品介紹 / Product Features

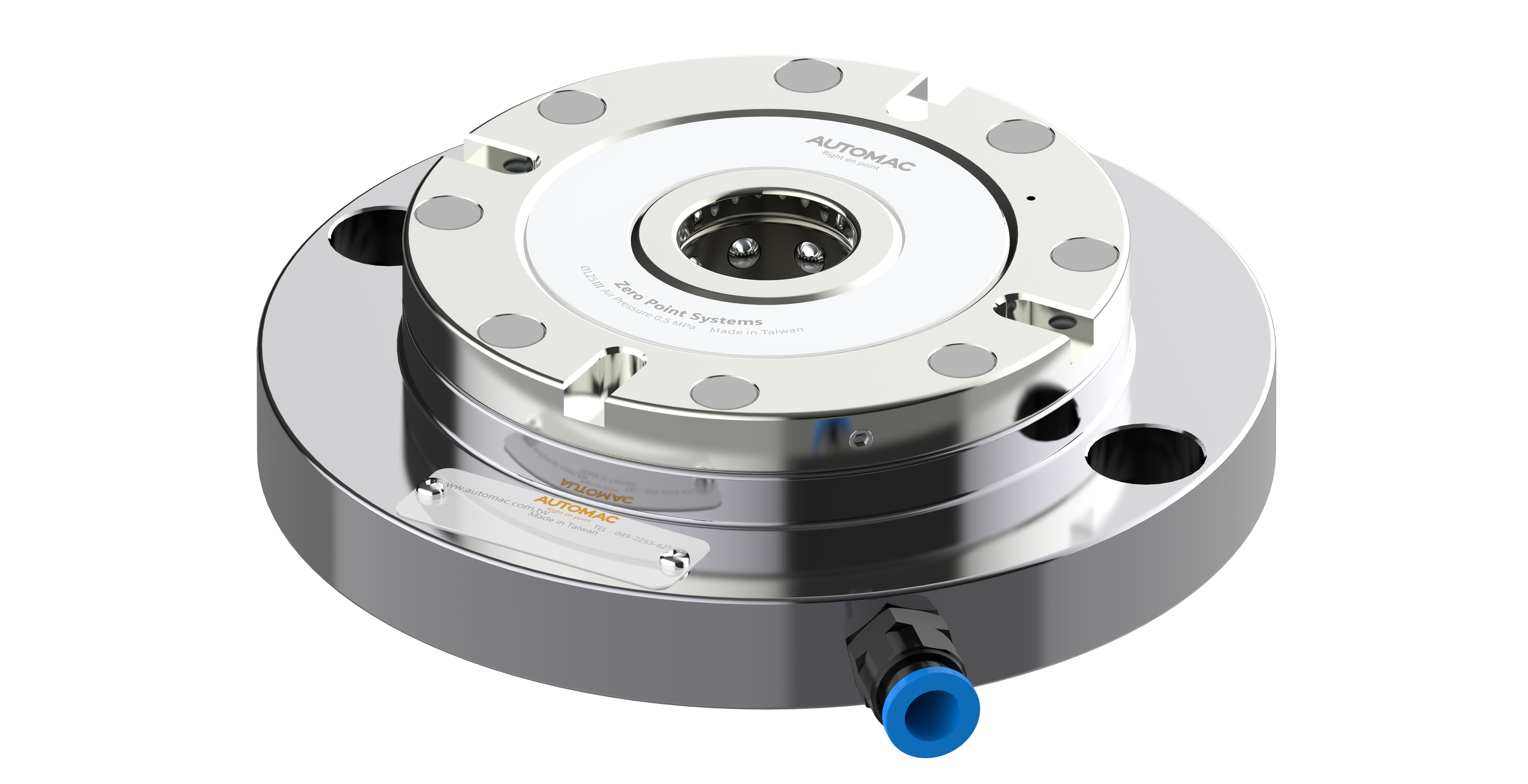

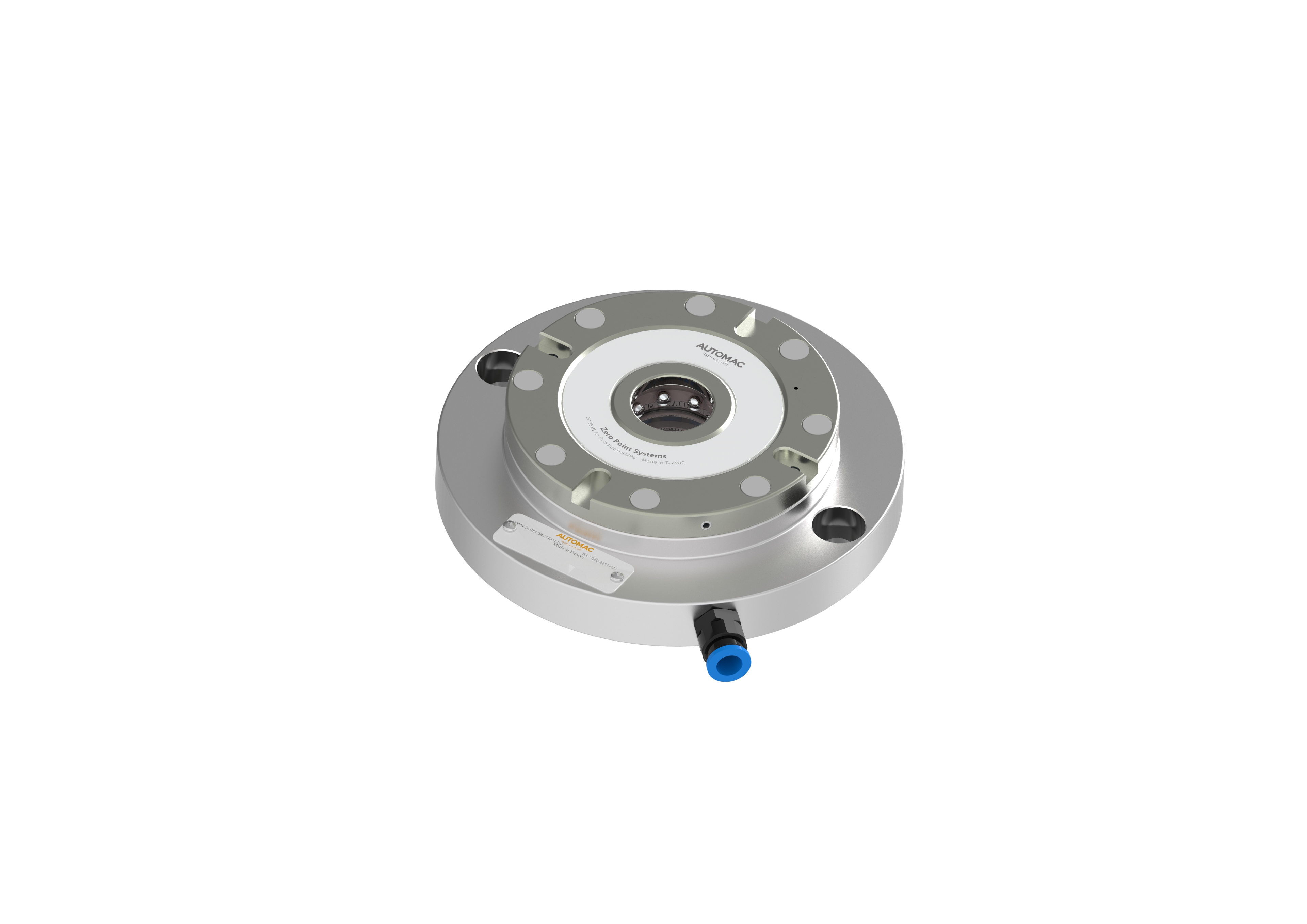

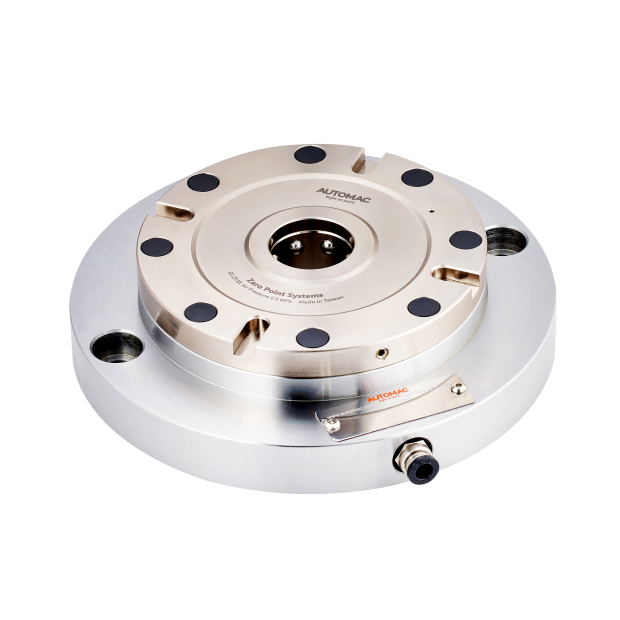

原點定位,零點定位,夾持,五軸
原點定位,零點定位,夾持,五軸


全刻件素材五面加工


型號
/Model

R-1252100

規格/Specification

ø125型 標準型(旋徑300mm以下單顆)
原點系統X1組
重複精度:0.005mm
夾持力:10kN
螺栓:M10 (T型溝槽12-18mm皆可使用)
氣壓通道:ø4.1mmX3孔(PCD客製)
標準尺寸:
ø175X44mm

功能/Function

原點定位
快速夾持
精密十字鍵槽
鋼珠清潔

任意角度使用

標準配件/Accessories

專用拉栓X1顆
M10螺栓X2支
ø4.1mm器壓夾治具介面(中心分油軸型)


加購配件/Accessories

操作閥管路組
T型螺帽(對應12-18mmT型溝)
製標準型治具板(ø410X25mm)
防屑蓋
精密定位銷
現場快速安裝服務


特色
/Feature

安裝快速
防呆設計
簡潔外型
倍力夾持
取放容易
安全性高
0.5Mpa空壓源 符合國際節能環保要求
